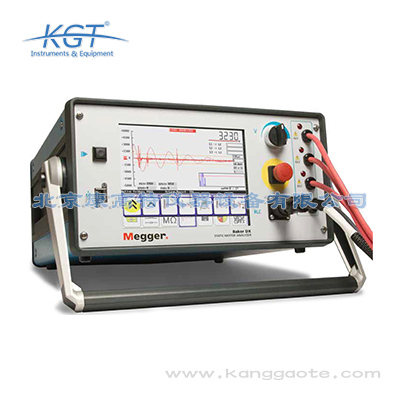

Baker DX系列靜態電機分析儀

品牌：美國BAKER
分類：電機分析儀
應用領域：石油化工，電廠，軌道交通，
測試對象：電機，
國際標準：
國家標準：

聯系方式：010-68460051
Tel：13520131150

立即詢價

Baker DX系列靜態電機分析儀簡介：
?電機會出現故障，這只是早晚的問題。工業電機的接近半數的故障都是來自于電機內部絕緣下降引起的短路造成的。為了讓電機的上線時間和使用壽命更大化，必須對電機繞組的絕緣和対地絕緣進行定期測試。
?Baker DX靜態電機分析儀能夠?qū)﹄姍C(jī)的完整的絕緣系統進行綜合的測試和分析。
?Baker DX的便攜性、強大的功能和定制化是電機貿易商、工業工廠現場服務和電機制造商感興趣的，在*的電機測試設備市場上，Baker DX系列提供了有價值的性能。這些非常易于使用的儀器提供了*的測試能力。

Baker DX系列靜態電機分析儀特點：
盡早的和可靠地發現問題
?Baker DX系列分析儀能夠探測工業電機的每一種普遍問題。在自由繞線式電機和成型線圈電機中，BakerDX能夠甄別不正確的匝數、線徑或者漆包線材料。它也能檢測開路的、顛倒的或者不平衡的線圈。

極有價值的多功能性
?Baker DX系列儀器提供了豐富的配置選項，而且這些配置能夠根據客戶的實際需求來訂購。這些配置選項包含繞組絕緣測試、對地絕緣測試、低壓繞組電阻和電感測試、更大測試電壓和電機引出線根數。另外還有包括極化指數測試、匝間浪涌測試、低阻抗線圈測試和結合高壓增壓箱-PPX一起使用的眾多選項。

易用性
?Baker DX具有堅固的觸摸屏式用戶界面，這使得測試變得非常容易。很輕的重量、便攜性的設計使得在任何場所的使用都變得非常容易。儀器上有USB接口，連上打印機后*可以打印儀器中生成的測試報告。

Baker DX系列的物理規格
?內存條: 2 GB
?內部存儲器:16 GB SD卡
?打印機界面: USB/CL 3型的打印機
?外部接口: RLC測試線、腳踏開關、遠程E-stop和safety燈、電源增壓箱接口、接地點
?用戶界面: 8英寸彩色VGA觸摸屏

Baker DX系列前端盒中有什么？
?電源線
?帶有Surveyor DX臺式電腦版軟件的U盤
?用戶手冊(在U盤里面)
?測試線

Baker DX系列靜態電機分析儀可選附件
?Surveyor DX報告生成器附件(用于客戶個人電腦)

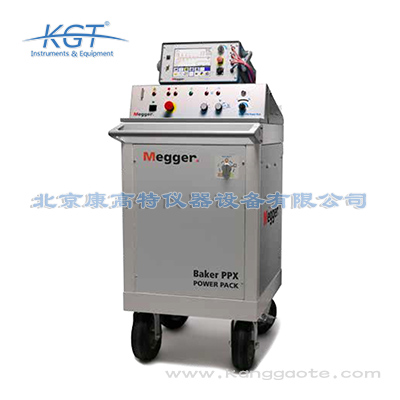

?Baker PPX 30, 30A和40電源增壓箱
?Baker ZTX低阻抗測試附件
?ATF5000片間電樞測試夾具
?腳踏開關和定制加長測試線
?USB兼容性打印機
?耐用的織物儀器背包
?安全燈

Baker DX系列測試的完整的工具包
Baker DX能夠發現工業電機絕緣或者電氣系統中的所有的普遍性問題。行業*的和符合標準的測試范圍包含：
?繞組電阻
?電感
?電容
?阻抗
?相位角和品質因數
?絕緣電阻
?介電吸收比(DA)
?極化指數(PI)
?步進電壓絕緣測試
?直流對地耐壓測試
?匝間浪涌測試
?PD (局放測試)
?轉子偏心測試 (RIC)

Baker DX系列靜態電機分析儀特點:
?4 - 40 kV為更大輸出電壓范圍，這些測試范圍能夠?qū)﹄姍C(jī)或者線圈（從分馬力電機到兆級功率發電機）做全面的測試
?用同一臺儀器對電機電路或者絕緣系統做高壓或者低壓測試
?直觀的和圖形化的用戶界面，以及大尺寸和可戴手套操作的觸摸屏
?USB接口被用于連接打印機和U盤，使用戶可以打印測試報告和進行數據傳輸
?線圈模式使得用戶可以快速的測試很多線圈并且存儲所有的數據

Baker DX系列儀器的綜合電機分析
Baker DX分析儀提供了綜合性的測試，這些測試能夠發現幾乎所有的電機問題。下表揭示了不同的測試所對應的電機問題。有些測試項目需要額外的附件和DX測試儀一起使用。
Baker DX系列

Baker Surveyor DX軟件
?電機維護人員、電機維修和服務公司以及電機制造商都需要向他們的客戶保證他們銷售的或者服務過的電機將運行的非常理想。他們需要非常可靠的電機測試和分析設備，設備要能夠確定電機的內部繞組繞線是否正確或者絕緣薄弱是否存在，這兩種不良將導致故障過早發生。
?電機測試是對靜態電機（電機離線或未上電電機）所做的，這種電機通常要求使用便攜式靜態電機測試設備，比如BAKER DX靜態電機分析儀。用戶可以通過儀器的前面板上的大觸摸屏來查看測試結果或者他們能夠通過儀器的USB接口連接的打印機來打印測試報告打印以及通過USB接口輸出測試結果到U盤。
?Surveyor DX軟件使得BAKER DX的操作人員能使用個人電腦來存儲測試數據、產生和瀏覽包含BAKER DX測試的所有頻譜的報告，而且能夠與其它使用這種測試儀的電機維護人員們分享和比較分析結果。
?電機人員使用Surveyor DX能夠使*保證提升到新層次。軟件能夠存儲和顯示完整電樞的所有匝間浪涌波形，或者存儲和顯示交流電機的單個成型線圈或者繞線線圈，而且提供的廣泛的詳細資料能夠使完全的測試給定電機。Surveyor DX軟件使得分析數百個線圈或者電樞的片間測試結果變得非常容易，這提高了操作人員關于他們的電機重繞制工作的信心。用戶能夠分析趨勢來判斷電機是否處于故障威脅之下。

從分析儀到桌面軟件
Surveyor DX是這樣一種軟件，它使得用戶可以用Windows操作系統的臺式機或者筆記本電腦來在辦公室或者電機現場非常容易的生成、瀏覽、打印和存檔BAKER DX電機測試結果。
測試結果包含從下列測試中得出的數據分析：
?低壓測試RLC(電阻、電感、電容)
?相位角, 阻抗和品質因數
?直流高壓測試(絕緣電阻, 極化指數, 吸收比, 直流對地耐壓和步進電壓測試)
?電機的匝間測試以及電樞的線圈測試

Surveyor DX如何工作
Surveyor DX能夠?qū)AKER DX測試數據存儲到U盤上，也能夠?qū)⑺鼈兇鎯Φ綌?shù)據庫中。來自于多個BAKER DX測試儀的數據能夠被存儲到一個數據庫中。用戶們可以從任何BAKER DX儀器中瀏覽、分享、組織和存檔任何測試數據、結果或者分析結果。

快速瀏覽測試結果
Surveyor DX為選定的測試結果提供打印結果的典型視圖。對于直流高壓測試和匝間波形圖，測試儀軟件包含了縮放功能和光標X,Y坐標讀數功能（在直流高壓測試圖上）。

測試項目	4 和 6 kV機型	6kV高輸出功率機型	12 kV機型	12 kV高輸出功率機型	15 kV機型
直流測試
電壓精度	3%	3%	3%	3%	3%
極大電阻值1	> 25 / 50 G?	> 50 G?	> 75 G?	> 75 G?	> 100 G?
電流精度	5%	5%	5%	5%	5%
極小電阻值	1 M?	1 M?	5 M?	5 M?	5 M?
極大輸出電流	5 mA	5 mA	5 mA	10 mA	8.3 mA
過流跳閘值	1.2 mA	1.2 mA	1.2 mA	1.2 mA	1.2 mA
匝間浪涌測試
電容大小	40 nF	100 nF	40 nF	100 nF	100 nF
匝間浪涌能量	0.32 J / 0.72 J	1.8 J	2.88 J	7.2 J	11.25 J
短路電流	280 A / 340 A	450 A	600 A	800 A	700 A / 2000 A
65 μH 負載電壓	4 kV / 6 kV	6 kV	12 kV	12 kV	15 kV / 1.5 kV
匝間浪涌電壓精度2	12%	12%	12%	12%	12%
1) 測試電流必須大于100 nA，測試電壓必須小于儀器極大輸出電壓的百分之七十五。 2) 匝間浪涌測試電壓精度符合和基于Z540標準，四倍測量不確定度（按照3%進行校準）。

測試項目（所有型號）
匝間浪涌局放 (選項)
起點值和終值電壓 (PDIV, PDEV)		測量根據IEC 61934標準
重復起點值和終值電壓 (RIPDV, REPDV)		測量根據IEC 61934標準
可編程的局放閾值范圍		1.0 mV – 999 mV
局放時間分辨率 (每像素)		10 nS – 50 μs
電阻測試		電感測試
極大源電壓	3.9 V	極大源電壓	3.9 V
極大源電流	600 mA	極大源電流	600 mA
100 - 10 000 ?	精度3%	源頻率	40 - 4 000 Hz
0.2 - 100 ?	精度2 %	在120 Hz時1 000 - 5 000 mH	精度15%
0.002 - 0.2 ?	4% ± 1 m?	在120 Hz時100 - 1 000 mH	精度8%
		在1 kHz時0.05 - 100 mH	精度5%
電容測試		阻抗測試
極大源電壓	3.9 V	極大源電壓	3.9 V
極大源電流	600 mA	極大源電流	600 mA
源頻率	4 000 Hz	源頻率	50 - 4 000 Hz
在4 000 Hz時0.04 - 2.6 μF	精度3%	在60 Hz時0.15 - 10 000 ?	精度3%
在4 000 Hz時2.6 - 26 μF	精度5%	在60 Hz時0.01 - 0.15 ?	精度3%
		在60 Hz時相位精度	< 2 度
物理規格	4/6/12 kV, 6/12 kV HO 型號	DX-15 型號	DX-15A 型號
尺寸	42 cm x 20 cm x 45 cm (16.5 in x 8 in x 17.7 in)	47 cm x 20 cm x 56 cm (18.5 in x 8 in x 22 in)	47 cm x 20 cm x 56 cm (18.5 in x 8 in x 22 in)
重量	15.4 kg (34 lbs)	22.7 kg (50 lbs)	25 kg (55 lbs)
符合IEEE 43, 96, 118, 522; 以及IEC 34, 60034, 61934 (適用規格)
