在高壓電力系統運行過程中，局部放電是電力設備絕緣劣化的核心早期征兆，也是引發設備絕緣擊穿、突發停電事故的關鍵誘因。局部放電檢測儀（行業內簡稱局放儀），正是捕捉這一微弱故障信號、實現電力設備絕緣狀態評估與故障預*的核心專用儀器，廣泛應用于電網輸變電、新能源發電、軌道交通、工礦制造等領域的電力設備全生命周期運維。

隨著我國電力系統向高電壓、大容量、高可靠性方向持續發展，行業對局放儀的檢測精度、抗干擾能力、場景適配性提出了越來越高的要求，市場上也衍生出多種技術路線、不同應用形態的局放儀產品。但多數電力運維人員、設備采購方在選型過程中，往往對各類局放儀的分類邊界、核心技術差異、適配場景缺乏清晰認知，極易出現設備選型與實際檢測需求不匹配的問題。本文將系統梳理局部放電檢測儀的主流分類體系，深度拆解不同類型局放儀的核心區別，為行業用戶的設備選型、現場應用提供全面的參考。

一、局部放電檢測儀的核心分類維度

行業內對局放儀的分類主要遵循兩大核心維度，二者共同構成了局放儀產品的完整分類體系。其中，按檢測原理與技術路線劃分是*核心的分類方式，直接決定了設備的檢測能力、定量精度、抗干擾性能與核心應用場景，也是行業內技術選型的核心判斷依據；而按設備使用形態與安裝方式劃分，則主要決定了設備的應用模式、運維適配性與部署方式，是用戶結合自身運維模式選型的重要參考。

二、按檢測原理劃分的局放儀主流類型及核心區別

局部放電發生時，會同步產生電脈沖、電磁波、超聲波、光輻射、化學變化等多種物理現象，不同類型的局放儀，本質上是通過捕捉不同的信號特征，實現對放電行為的檢測與分析，這也造*了不同技術路線之間的核心性能差異。目前行業內主流應用的檢測原理型局放儀，主要分為以下五大類。

2.1 脈沖電流法局放儀（IEC 標準法局放儀）

脈沖電流法是 IEC 60270 國際標準與 GB/T 7354-2003 *標準規定的局部放電檢測基準方法，也是目前行業內*可實現視在放電量（pC 值）精準定量校準的局放檢測技術，是局放檢測領域的基準技術路線。

其核心工作原理是：通過耦合電容器、檢測阻抗或高頻電流互感器（HFCT），捕捉局部放電發生時產生的納秒級陡峭電流脈沖信號，將脈沖電流轉化為可測量的電壓信號，經過多級放大、濾波、高速采集后，分析計算出視在放電量、放電重復率、放電相位等核心參數，同時生成 PRPD/PRPS 譜圖，用于放電類型與缺陷類型的智能識別。目前現場應用廣泛的 HFCT 高頻電流局放儀，也屬于脈沖電流法的技術分支，通過鉗形互感器套設在設備接地線上，實現非侵入式的帶電檢測。

該類型局放儀的核心優勢在于技術成熟度*高，檢測靈敏度與定量精度處于行業*水平，測量結果具備*性與行業可比性，是電力設備出廠試驗、型式試驗、交接試驗的法定必備檢測設備；現場用 HFCT 型產品安裝便捷，無需斷開設備線路，可適配電纜接頭、變壓器套管末屏等場景的在線檢測。

其核心局限在于，傳統脈沖電流法對測試環境要求極高，極易受現場電磁干擾影響，多用于實驗室屏蔽室環境；現場型 HFCT 產品雖可帶電作業，但抗干擾能力仍弱于特高頻、超聲波技術路線，對超微弱放電信號的捕捉能力有限，且無法實現放電源的精準空間定位。

該類型局放儀的核心適配場景包括：電力變壓器、高壓電纜、互感器等設備的出廠試驗、型式試驗與交接試驗；高壓電纜接頭、變壓器中性點 / 套管末屏的現場帶電巡檢與在線監測。

2.2 特高頻（UHF）局放儀

特高頻局放儀是目前變電站核心設備在線監測的主流技術路線，核心解決了現場復雜電磁環境下的抗干擾檢測難題。

其核心工作原理是：局部放電發生時，電流脈沖的上升沿可達皮秒級，會激發出頻率覆蓋 300MHz-3GHz 的特高頻電磁波。特高頻局放儀通過內置或外置的 UHF 天線傳感器，接收這一高頻段的電磁波信號，經過信號放大、濾波、數字信號處理后，實現對局部放電信號的檢測、放電源定位與放電模式識別。由于現場的電暈干擾、廣播信號、電力電子噪聲主要集中在 300MHz 以下頻段，該技術可有效避開絕大多數現場電磁干擾，在復雜工況下仍能保持穩定檢測。

該類型局放儀的核心優勢在于抗低頻電磁干擾能力極強，檢測靈敏度高，可實現非侵入式檢測，能在設備運行狀態下實現長期持續監測；通過多傳感器時差定位法，可精準鎖定放電源的空間位置，對 GIS 設備內的自由金屬顆粒缺陷等隱蔽性故障的檢測效果*。

其核心局限在于，檢測結果與視在放電量無直接線性關系，無法實現 pC 值的精準定量，僅能完成定性分析與缺陷發展趨勢判斷；設備整體成本較高，內置式傳感器需在設備生產階段預置，外置式傳感器對設備的安裝窗口有明確要求，場景適配性有一定限制。

該類型局放儀的核心適配場景包括：GIS 氣體絕緣開關設備、GIL 管道、大型電力變壓器、高壓電纜終端的長期在線監測與故障定位，是電網主干網變電站核心設備局放監測的*技術路線。

2.3 超聲波（AE）局放儀

超聲波局放儀是目前行業內應用*廣泛的輔助檢測技術，也是現場故障定位的核心設備，憑借完全免疫電磁干擾的特性，成為復雜工況下不可或缺的局放檢測工具。

其核心工作原理是：局部放電發生時，會伴隨瞬間的能量釋放，在絕緣介質中產生應力波，也*是頻率范圍 20kHz-1MHz 的超聲波信號。超聲波局放儀通過壓電式超聲波傳感器，貼裝在設備外殼表面，接收放電產生的超聲振動信號，將機械振動轉化為電信號，經過處理后分析放電的強度、頻次，同時結合多傳感器時差法，實現放電源的精準空間定位。

該類型局放儀的核心優勢在于完全免疫電磁干擾，在強電磁干擾的現場環境下仍可穩定工作；可實現非接觸式或接觸式檢測，操作便捷，定位精度高，能精準鎖定設備內部放電點的空間位置，對變壓器、GIS 設備的內部機械缺陷與放電缺陷的聯合診斷效果顯著。

其核心局限在于，超聲波信號在介質中傳播衰減速度快，受設備內部結構、傳播路徑影響極大，對設備深部的放電缺陷檢測靈敏度較低；同時無法實現視在放電量的定量校準，僅能完成定性分析與相對趨勢判斷，多作為輔助檢測技術與其他路線聯用。

該類型局放儀的核心適配場景包括：變壓器、電抗器、GIS 設備、開關柜的局放故障精準定位，開關柜內部放電的巡檢排查，常與特高頻、脈沖電流法技術聯用，形成聲電聯合檢測系統，提升檢測結果的可靠性。

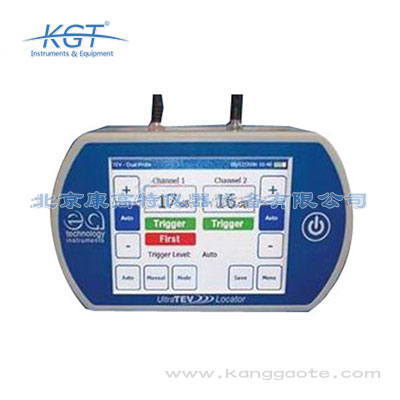

2.4 暫態地電壓（TEV）局放儀

暫態地電壓局放儀是中壓配電設備大規模巡檢的主流設備，核心解決了中壓開關柜、環網柜的快速普測難題，是配電房日常運維的核心工具。

其核心工作原理是：當開關柜、環網柜等中壓金屬封閉設備內部發生局部放電時，放電產生的高頻電磁波會在設備金屬外殼的內表面感應出高頻電流；受集膚效應影響，高頻電流無法穿透金屬板材，只能通過設備的縫隙、絕緣墊圈等結構溢散到外殼外表面，在柜體表面形成納秒級的暫態對地電壓。TEV 局放儀通過容性耦合探頭，貼靠在設備柜體表面，即可捕捉這一電壓信號，實現對內部放電的快速檢測。

該類型局放儀的核心優勢在于設備體積小、重量輕，操作極其簡單，無需停電、無需拆解設備，可實現帶電快速檢測，檢測效率遠高于其他技術路線，是中壓配電設備大規模普查的*技術。

其核心局限在于，僅能實現半定量檢測，測量結果僅具備相對參考意義，無法校準視在放電量；檢測范圍有限，僅能捕捉傳感器附近的放電信號，受柜體結構和環境干擾影響較大，定位能力極弱，僅能完成初步故障篩查。

該類型局放儀的核心適配場景包括：10kV-35kV 中壓開關柜、環網柜、配電箱的日常巡檢、大規模普測和初步故障篩查，是配電運維單位的基礎標配局放儀。

2.5 多技術融合型局放儀

多技術融合型局放儀是近年來局放儀行業的主流發展方向，核心解決了單一技術路線適配場景有限、檢測結果易出現誤判的行業痛點。

其核心技術邏輯是，將上述兩種及以上的檢測技術集成在同一臺設備中，行業內常見的組合包括 TEV + 超聲波雙技術融合、UHF+HFCT + 超聲波三技術融合、HFCT+TEV + 超聲波全場景融合等，通過多通道同步采集技術，實現對不同類型放電信號的聯合檢測與交叉驗證。

該類型局放儀的核心優勢在于功能集成度高，一臺設備可適配變壓器、GIS、開關柜、電纜等多種電力設備的檢測需求，無需更換多臺儀器，大幅提升了現場檢測效率；通過多技術數據交叉驗證，可有效區分真實放電信號與環境干擾信號，檢測結果的可靠性遠高于單一技術設備；同時可同時兼顧定性檢測、精準定位與趨勢分析，適配從普查到精查的全流程運維需求。

其核心局限在于，設備采購成本高于單一技術局放儀，對設備的信號處理算法、多通道同步采集能力要求極高，低端融合型設備易出現數據不同步、抗干擾能力差等問題，選型時需重點關注廠家的技術研發實力。

該類型局放儀的核心適配場景包括：變電站、配電房的全品類電力設備綜合巡檢，電力運維單位的全能型檢測配置，是目前便攜式局放儀市場的主流發展趨勢。

三、按使用形態劃分的局放儀主流類型及核心區別

除核心檢測原理外，設備的使用形態直接決定了其運維應用模式，也是用戶選型的重要參考依據，行業內按該維度主要分為便攜式、在線式、實驗室型三大類，三者的核心差異集中在監測連續性、場景靈活性、成本與運維難度三個維度。

3.1 便攜式局放儀（手持式局放儀）

便攜式局放儀是目前市場上保有量*高的局放儀類型，設備體積小、重量輕，內置電池供電，可單人手持操作，搭配不同傳感器即可實現多場景切換檢測。

其核心優勢在于靈活性極強，可在不同配電室、不同設備之間快速移動檢測，適配日常巡檢、故障排查、臨時檢測等多種場景，無需固定安裝，采購成本相對較低，運維適配性極強；核心局限在于無法實現 24 小時連續監測，僅能實現周期性、快照式的數據采集，對間歇性、偶發性的放電缺陷易出現漏檢。

3.2 在線式局放監測系統

在線式局放監測系統是核心關鍵設備全生命周期管理的核心設備，由多組傳感器、數據采集單元、通訊單元、后臺分析平臺組成，傳感器固定安裝在被測設備上，可實現 24 小時不間斷連續監測，數據實時上傳至后臺系統，具備異常預*、遠程診斷、趨勢分析等全功能。

其核心優勢在于可實現全時段連續監測，不放過任何間歇性、偶發性的放電信號，能實時跟蹤絕緣缺陷的發展趨勢，實現故障的早期預*，無需人工現場操作，大幅降低運維人力成本；核心局限在于設備采購與安裝成本高，需針對不同設備定制化安裝部署，后期維護難度大，固定安裝后無法靈活遷移至其他設備使用。

3.3 實驗室型局放儀

實驗室型局放儀是基于脈沖電流法標準技術打造的高精度檢測設備，具備極高的檢測精度和抗干擾能力，配套完善的屏蔽、校準系統，功能全面，可實現全參數的局放特性分析，完全對接行業標準的試驗流程。

其核心優勢在于檢測精度、定量準確度是所有局放儀中*高的，技術指標完全符合 IEC 和*標準，測量結果具備*性，可實現復雜的放電特性分析、缺陷模式識別，適配科研與型式試驗需求；核心局限在于設備體積大，對使用環境要求極高，需在屏蔽室內使用，無法適配現場檢測場景，采購成本高，操作流程復雜，需人員操作。

四、不同類型局部放電檢測儀的核心區別總覽與選型原則

4.1 不同類型局放儀的核心區別總覽

從核心技術維度來看，各類局放儀的本質差異集中在四大核心指標上：一是定量能力，脈沖電流法局放儀是*可實現 pC 值精準定量的類型，其余類型均只能實現定性或半定量檢測，這是不同技術路線*核心的差異；二是抗干擾能力，特高頻法、超聲波法的抗干擾能力遠優于脈沖電流法、TEV 法，其中超聲波法完全免疫電磁干擾，特高頻法可避開絕大多數低頻電磁干擾；三是定位能力，超聲波法、特高頻法可實現放電源的精準空間定位，TEV 法定位能力極弱，脈沖電流法僅能實現有限的區間定位；四是檢測效率，TEV 法檢測效率*高，適合大規模普測，脈沖電流法實驗室型檢測流程復雜，效率*低。

從使用形態維度來看，三者的核心差異集中在應用模式上：在線式局放監測系統可實現 24 小時連續監測，適配核心設備的長期狀態管控；便攜式局放儀靈活性*高，適配日常巡檢與故障排查；實驗室型局放儀僅能在固定環境完成高精度試驗，適配設備生產與科研檢測場景。

4.2 局放儀選型的核心原則

對于行業用戶而言，不存在適配所有場景的 “全能型” 局放儀，選型的核心是實現技術路線與實際需求的精準匹配，核心遵循三大原則：一是按使用場景選型，實驗室型式試驗、出廠試驗優先選脈沖電流法實驗室型局放儀；中壓開關柜日常巡檢優先選 TEV + 超聲波融合型便攜式局放儀；變電站核心 GIS、主變壓器設備，優先選特高頻法在線監測系統，搭配超聲波局放儀完成故障定位；高壓電纜線路檢測優先選 HFCT 脈沖電流法局放儀。二是按核心需求選型，若需法定定量檢測數據，必須選擇脈沖電流法局放儀；若現場電磁環境復雜，優先選特高頻法、超聲波法局放儀；若需大規模快速巡檢，優先選 TEV 法便攜式局放儀；若需捕捉間歇性放電缺陷，優先選在線式局放監測系統。三是按技術成熟度選型，優先選擇符合 IEC 與*標準的技術路線，多技術融合型設備需重點關注廠家的算法能力與多通道同步采集技術，避免選擇低端集成產品，確保檢測結果的可靠性。

五、總結

局部放電檢測儀（局放儀）作為電力設備絕緣狀態監測的核心設備，其不同類型的核心差異，本質上是檢測原理、技術路線與應用場景的適配性差異。隨著電力系統智能化轉型的持續推進，數字技術、AI 算法與局放檢測技術的融合不斷加深，多技術融合、智能化、云端化已成為局放儀行業的明確發展趨勢。未來的局放儀將實現更精準的缺陷檢測、更智能的故障診斷、更全面的場景適配，為我國電力系統的安全穩定運行提供更堅實的技術保障。
